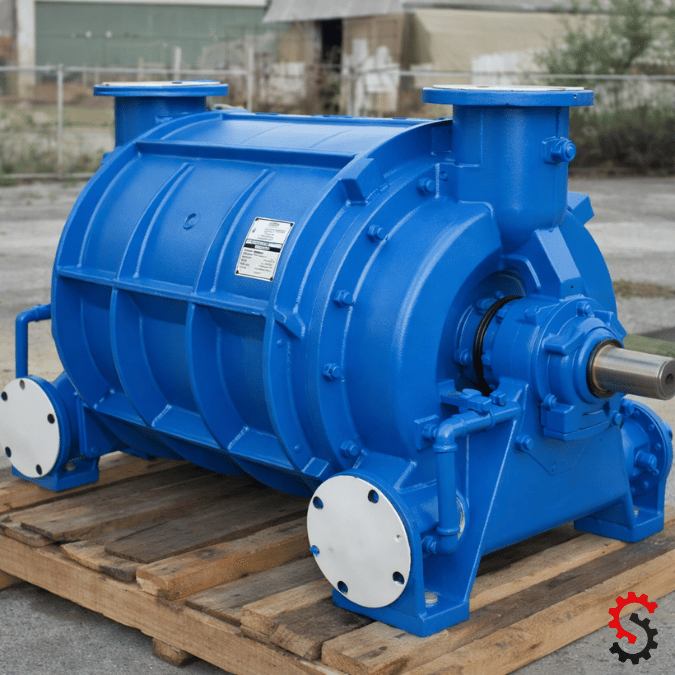

Bomba a vácuo para máquina de papel - Série Cl

As bombas de vácuo da Série CL apresentam capacidade de sucção de até 12.000 m³/h, com pressão mínima de sucção de 100 mbar. Quando utilizadas como compressor CPM, a pressão de descarga pode atingir 0,11 MPa (G), tornando-as extremamente versáteis para diversas aplicações industriais.

Campos de Aplicação

• Sistemas de vácuo para condensadores de usinas termelétricas

• Equipamentos de dessulfurização úmida de gases de combustão em usinas a carvão

• Compressão de gases especiais, inflamáveis ou explosivos

• Compressão de ozônio

• Recuperação de gases

• Destilação a pressão reduzida

• Filtração a vácuo

• Extrusão e conformação a vácuo

• Impregnação a vácuo

• Extração a vácuo

• Indústria de papel, incluindo:

  • Formação da folha (mesa plana)

  • Desempenho na prensagem

• Aplicações na indústria em geral

Características do Produto

• Capacidade de operação mesmo quando o bocal de sucção contém excesso de líquido

• Funcionamento confiável quando o fluido aspirado contém partículas sólidas

• Para gases ou líquidos corrosivos, a bomba Série CL pode ser fornecida em diferentes materiais, incluindo aços inoxidáveis, conforme a necessidade de resistência à corrosão

• Quando o gás aspirado é vapor sob vácuo, a bomba Série CL pode operar como condensador:

  • O condensado do trocador de calor atua como líquido de trabalho da bomba

  • Parte desse líquido pode ser injetada antes da sucção para condensar o vapor saturado

  • Esse processo melhora significativamente o desempenho e a eficiência da bomba

Compatibilidade e Intercambiabilidade

As bombas de vácuo de anel líquido Série CL são totalmente intercambiáveis com bombas Nash. Muitos usuários finais e distribuidores utilizam nossos equipamentos e peças de reposição para manutenção, reparo ou até reconstrução completa de bombas Nash, com excelente custo-benefício.

Capacidades e Modelos Sugeridos

• 9.000 CFM (≈ 15.300 m³/h) → Bomba de vácuo de anel líquido

• 6.000 CFM (≈ 10.200 m³/h) → Bomba de vácuo de anel líquido

• 4.000 CFM (≈ 6.800 m³/h) → Bomba de vácuo de anel líquido

• 2.000 CFM (≈ 3.400 m³/h) → Bomba de vácuo de anel líquido

Antes de apresentarmos uma proposta comercial precisa, solicitamos a definição do material de construção desejado, como por exemplo:

• Ferro fundido padrão

• Aço inoxidável AISI 304

• Aço inoxidável AISI 316L

Curvas de Desempenho – Bombas de Vácuo Série CL

As curvas de desempenho incluem dados de vazão (CFM), potência (HP) e nível de vácuo (polegadas de mercúrio) para os modelos:

• Série CL 6000 (CL 6001, CL 6002, CL 6003)

• Série CL 9000 (CL 9001, CL 9002, CL 9003)

Essas curvas permitem a seleção precisa do modelo mais adequado conforme a aplicação, garantindo eficiência energética e confiabilidade operacional.
