Controle elétrico de regulagem dos discos

CONTROLE ELÉTRICO DO REGULAGEM DOS DISCOS

Sistema de controle com CLP e IHM para refinador, com controle de corrente no ajuste dos discos e todos os intertravamentos necessários para garantir o perfeito funcionamento do equipamento.

O sistema inclui:

• Transformador de corrente

• 02 transmissores eletrônicos de pressão

• Motoredutor do sistema de avanço do refinador

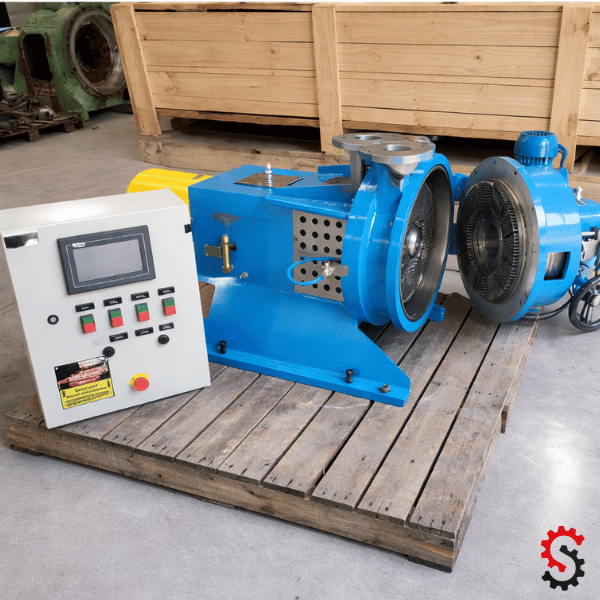

Painel Elétrico

Painel em aço carbono, contendo os seguintes comandos e instrumentos:

• Botão com lâmpada indicadora para ligar e desligar o motor principal;

• Botão com lâmpada indicadora para ligar e desligar o motor da bomba de alimentação de pasta;

• Botão com lâmpada indicadora para abrir e fechar os discos;

Modos de Operação

• Desliga: retorna o refinador para a posição inicial, podendo ser utilizado como parada de emergência;

• Automático: operação do refinador através do CLP integrado, com ativação dos intertravamentos de pressão;

• Manual Rápido: abertura ou fechamento dos discos manualmente, em velocidade rápida;

• Manual Lento: abertura ou fechamento dos discos manualmente, em velocidade lenta;

Sinalizações

• Lâmpada indicadora de pressão normal de entrada da pasta para refinação;

• Lâmpada indicadora de baixa/alta pressão da pasta na entrada e na saída;

• Lâmpada indicadora de baixo fluxo de água das juntas;

Interface Homem-Máquina (IHM)

• IHM Touch Screen (conforme imagem);

• Dois indicadores de pressão:

  • Pressão de entrada;

  • Pressão de saída.
