Depurador Vertical

Conexões

• Forma: PN 1,0 MPa

• Entrada de polpa (despulpado): DN400

• Saída de polpa fina: DN400

• Saída de rejeitos (lodo): DN125

• Escape superior: G2”

• Água de vedação: DN10

Pressões

• Pressão nominal de projeto: 0,6 MPa

• Pressão máxima de operação: 0,4 MPa

• Pressão de entrada da polpa: 0,1 ~ 0,2 MPa

• Diferença de pressão entrada/saída: 0,01 ~ 0,03 MPa

Rotor

• Tipo: Baixo pulso e economia de energia

• Material do rotor: Aço inoxidável 304

Parâmetros Técnicos

• Modelo: HS30

• Quantidade: 1 unidade

• Área de peneiramento: 2,53 m²

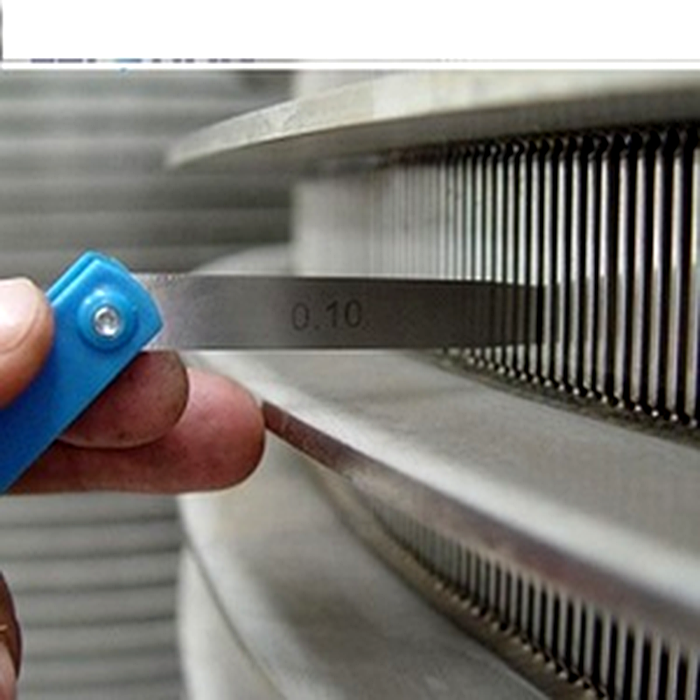

• Abertura da ranhura: 0,15 mm

• Vazão: 16.000 L/min

• Concentração máxima da polpa: ≤ 1,0%

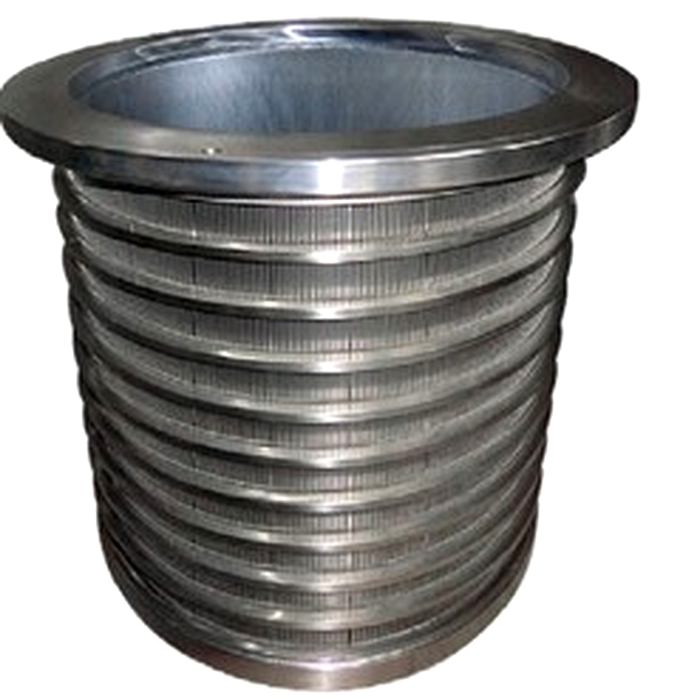

Cesta do Depurador

• Tipo: Ranhurada

• Taxa de abertura: 4,76%

• Material: Aço inoxidável com cromagem dura

• Espessura da camada de cromo: ≥ 150 μm

• Altura mínima para desmontagem: ≥ 4300 mm

Sistema de Vedação

• Tipo: Selo mecânico

• Vazão de água de vedação: 3–5 L/min

• Pressão da água de vedação: 0,05–0,1 MPa acima da pressão da polpa

• Qualidade da água: limpa, <200 ppm, filtrada em malha 120

Motor

• Modelo: Y225S-4P

• Potência: 37 kW

• Tensão: 380 V

• Frequência: 50 Hz

• Base: ajustável

• Posição de instalação: V5

Rolamentos

• Fabricante: NSK

• 7316B DB – 2 unidades/grupo

• NU2316ET – 1 unidade/grupo

• Lubrificação: Graxa

Pesos

• Peso do equipamento (sem motor): ≈ 2600 kg

• Peso operacional: ≈ 5000 kg

Volume de Fornecimento

Fornecido pela Sagredo / HS:

• Máquina principal

• Polias, buchas cônicas, parafusos e porcas

• Parafusos de ancoragem

• Ferramenta especial para remoção da cesta

• Flange de saída e junta

Fornecido pelo cliente:

• Motor

• Obras civis

• Montagem/instalação

• Sistema elétrico

• Sistema de água de vedação
