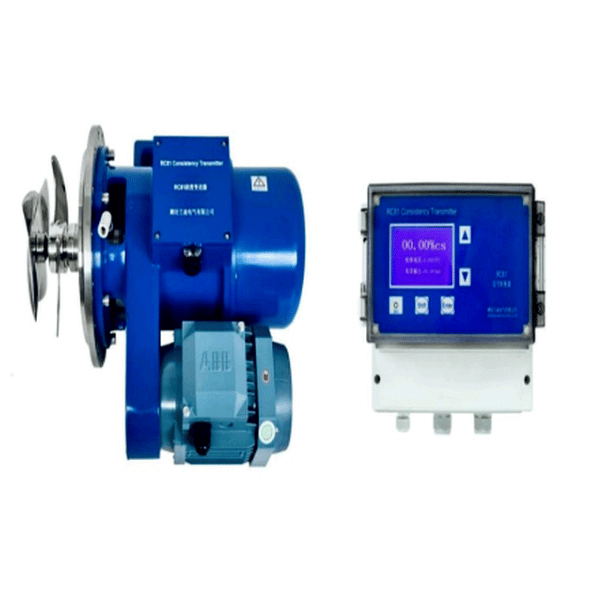

O Consistímetro Tipo RC (Modelo RC81) é um equipamento desenvolvido para medição contínua e precisa da consistência da polpa em processos de fabricação de papel.
DESCRIÇÃO GERAL DO CONSISTÍMETRO RC81
O Consistimetro RC81 utiliza um sensor interno rotativo de concentração, projetado para garantir medições estáveis e confiáveis em diferentes condições de operação.
TIPOS DE LÂMINAS DE MEDIÇÃO
O Consistimetro RC81 possui cinco tipos diferentes de lâminas (cuchillas), cada uma projetada para uma faixa específica de consistência.
Cada lâmina possui seu próprio intervalo de medição
O usuário deve selecionar corretamente a lâmina no momento do pedido
É fundamental verificar se a lâmina corresponde à concentração real da polpa
(Conforme tabela de relação entre tipo de lâmina e faixa de consistência)
Parte em contato com o meio: Aço inoxidável ICr18Ni9Ti
Corpo externo: Alumínio fundido
Caso o material padrão não atenda aos requisitos de resistência à corrosão, deve-se especificar no pedido a substituição do material adequado. COMPOSIÇÃO DO SISTEMA DE CONTROLE DE CONSISTÊNCIA
O sistema de regulação de consistência é composto por:
Sensor de consistência RC81
Válvula de diluição
Conversor de sinal
Tubo de medição
Manual de operação

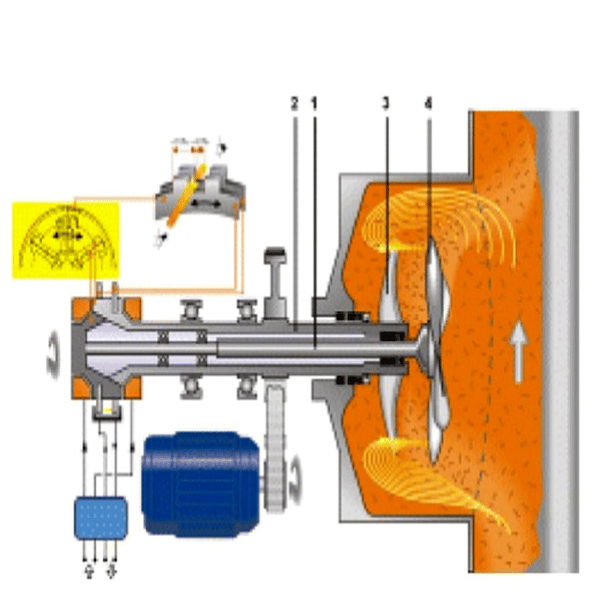

O sensor RC81 é o elemento central do sistema de controle de consistência. PRINCÍPIO DE FUNCIONAMENTO DO SENSOR DE CONSISTÊNCIA RC81
O sensor possui uma câmara de medição rotativa sincronizada, garantindo que:
A consistência da polpa na lâmina de medição seja igual à da tubulação principal
Não haja acúmulo de polpa durante a rotação
A lâmina gira a uma velocidade fixa
A velocidade relativa entre lâmina e polpa permanece constante
Esse princípio assegura medições estáveis e precisas. PARÂMETROS TÉCNICOS DO SENSOR RC81
Faixa de trabalho: 1 a 10% de consistência
Sensibilidade: melhor que ± 0,005%
Precisão de medição: próxima à sensibilidade em condições estáveis
Diâmetro do tubo:
< 300 mm: utilizar tubo de medição
≥ 300 mm: utilizar pescoço do tubo
Instalação horizontal, com motor abaixo do sensor
Tempo de amortecimento: 1 a 100 segundos
Pressão máxima de trabalho: 1 MPa / 80 °C
Carcaça: Alumínio fundido
Partes em contato com o meio: Aço inoxidável
Motor: Trifásico 380 VAC, 370 W, IP54 INSTALAÇÃO E OPERAÇÃO
Instalação horizontal recomendada
Sensor montado diretamente na linha de processo
Motor localizado abaixo do sensor para melhor estabilidade SAÍDAS DE SINAL
Saída analógica: 4–20 mA (carga 0–750 Ω)
Saída digital: RS-422
