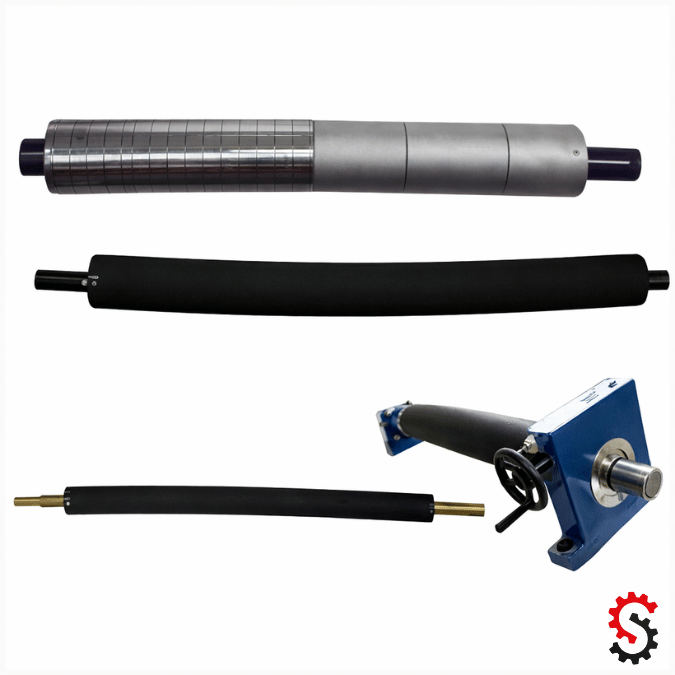

Os Rolos Curvos Abridores PRONATEC são fabricados sob encomenda para atender às necessidades específicas de cada cliente. Cada unidade é testada na velocidade real de operação do equipamento e produzida com sistema de copo interno, que reduz o risco de deformações do revestimento. São fornecidos nos modelos revestido em borracha, revestido em cromo duro e revestido em cromo fosco, com diâmetros de 38 a 190 mm.

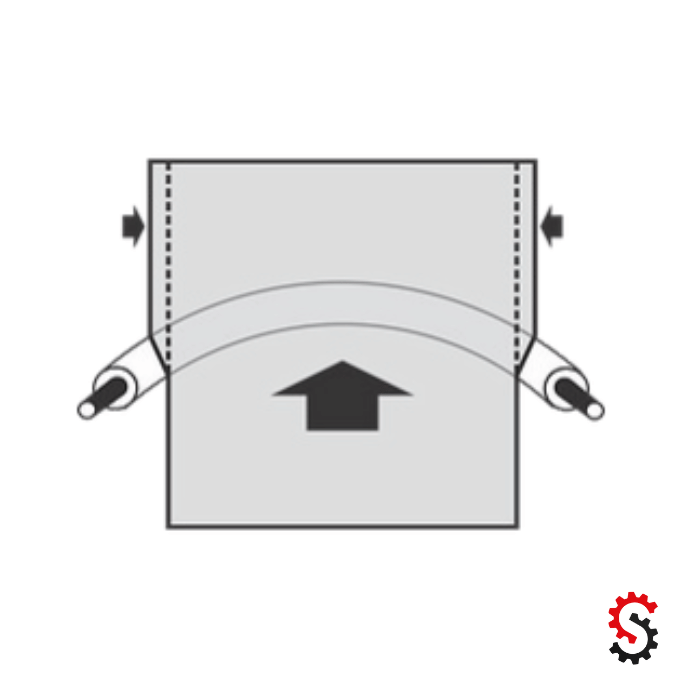

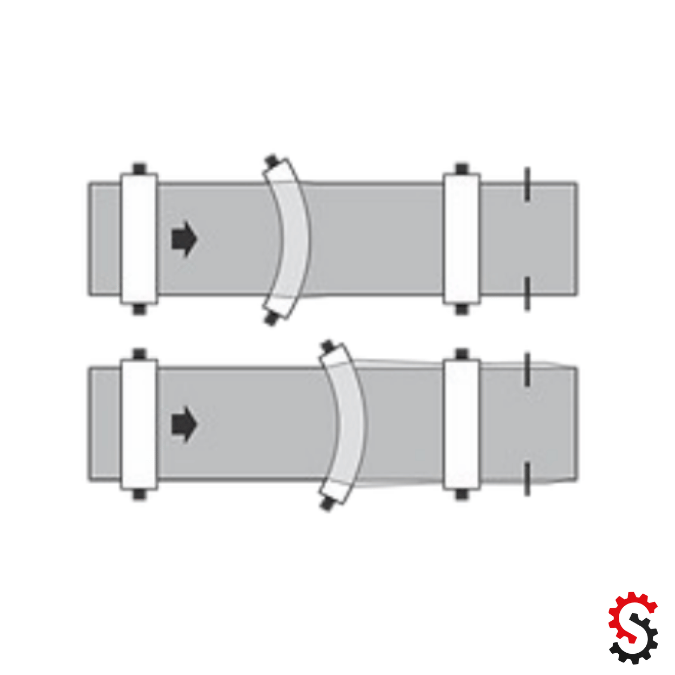

Os rolos curvos abridores têm a função de abrir/expandir a folha ou filme em movimento, mantendo a largura, eliminando “barriga” no centro e corrigindo extremidades soltas, além de distribuir a tensão uniformemente em toda a largura. São aplicáveis a processos com papel, filme, tecido, plástico e materiais flexíveis, onde é necessário manter o material sem dobras, rugas e desalinhamentos. Quanto mais distante o rolo curvo estiver do rolo guia de entrada, maior será o efeito de abertura. Quanto mais próximo estiver do rolo guia de saída, melhor será a manutenção da abertura obtida.

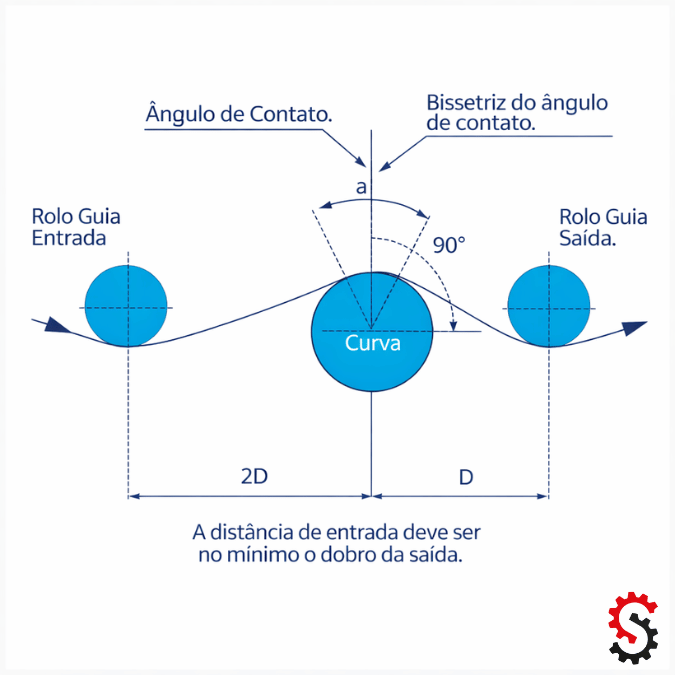

Abertura uniforme: alinhar o plano de curvatura com a bissetriz do ângulo de contato, formando 90° com o plano de curvatura.
Centro solto: girar o plano de curvatura em direção à folha, de modo que o ângulo entre o plano de curvatura e a bissetriz seja menor que 90°.
Extremidades soltas: ajustar de forma que esse ângulo seja maior que 90°.

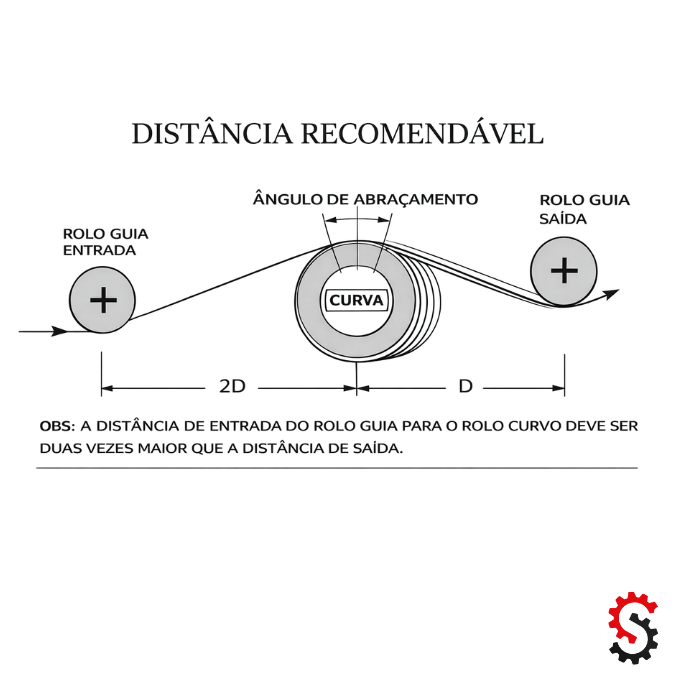

A distância de entrada (rolo guia de entrada → rolo curvo) deve ser no mínimo 2 vezes a distância de saída (rolo curvo → rolo guia de saída).
Indicado para aplicações como saída da Size Press, Prensa de Cola, Speed Sizer, Infrared, e entrada da secagem. Possui vedação entre as seções para manter os rolamentos protegidos contra umidade. As ondas senoidais entre as seções ajudam a evitar Shadow Mark. O revestimento Metal Spray antiaderente reduz a impregnação de amido, tinta e pasta de celulose, aumentando durabilidade e desempenho.

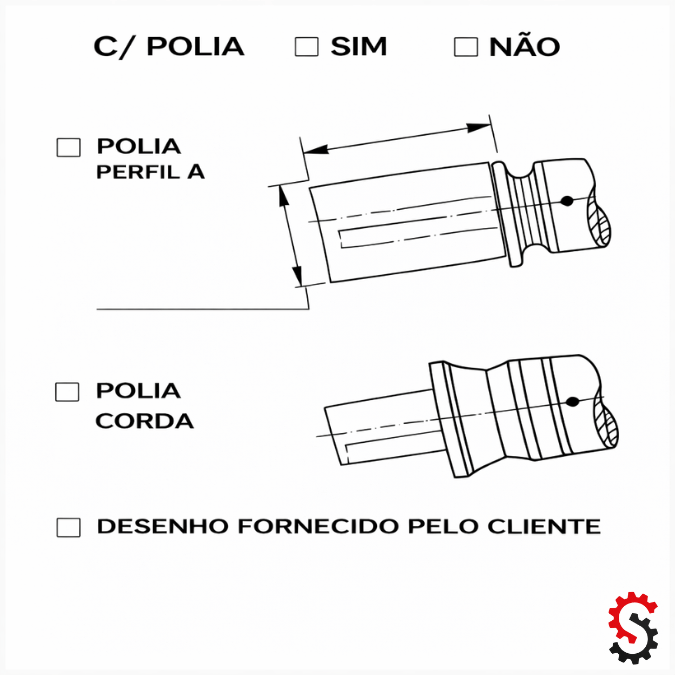

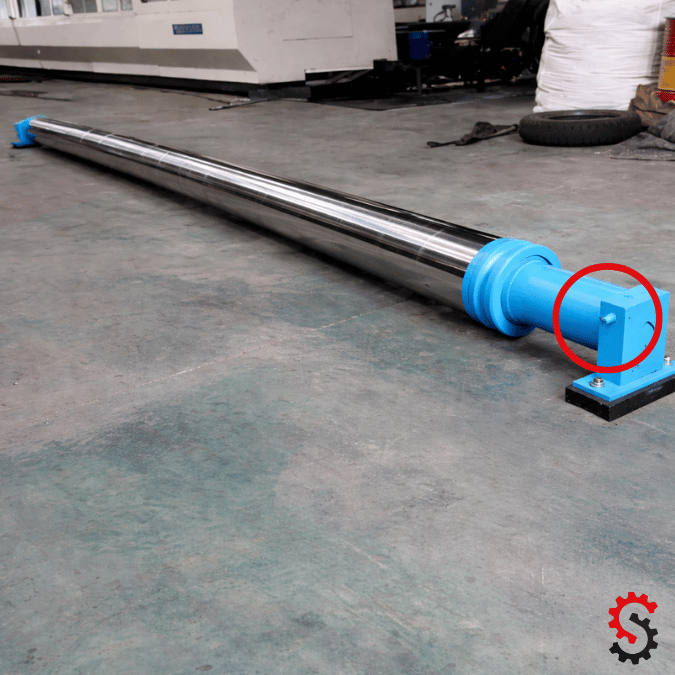

O rolamento seguidor (fixo) deve ser instalado alinhado às referências de curvatura do eixo e em conformidade com as polias da máquina. Recomenda-se fixá-lo no lado da polia motriz, reduzindo riscos operacionais. Após a montagem, verificar o ângulo de abraçamento, pois a tensão do material está relacionada a esse ângulo. Se a tensão desejada não for compatível com o ângulo disponível, é necessário ajustar a altura de montagem dos rolamentos. Quanto maior o ângulo de abraçamento, maior tende a ser a ação de abertura, devido ao maior tempo e comprimento de contato do material com o rolo.

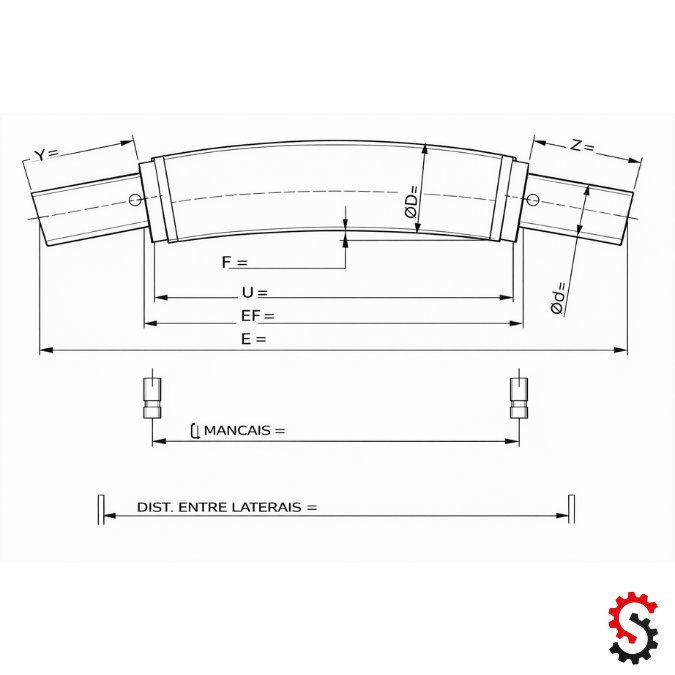

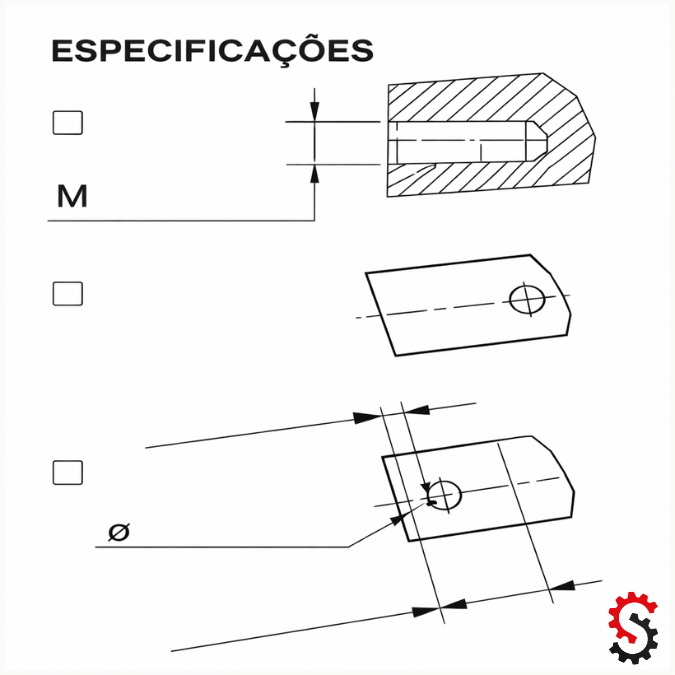

Medidas e dimensões específicas devem ser fornecidas pelo cliente, conforme a aplicação.
