Sistema de controle eletrônico desenvolvido para ajuste preciso da válvula de alimentação de pasta, garantindo controle do peso base e maior estabilidade no processo de fabricação de papel.

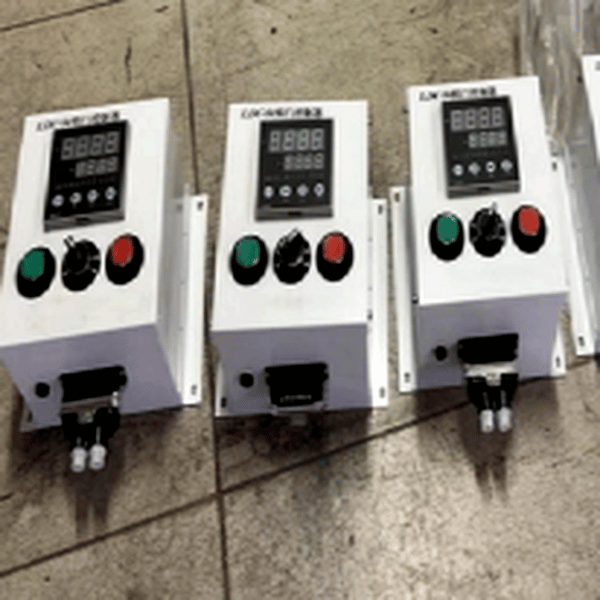

Controlador Eletrônico – Modelo LDC-94
Indicação da posição da válvula (PV)
Ajuste de velocidade
Ajuste fino de abertura/fechamento
Precisão de controle: 1 a 2% no ajuste fino
Botões Schneider (alta durabilidade)
Tempo total de curso: 60 segundos
Aproximadamente 1000 passos de controle

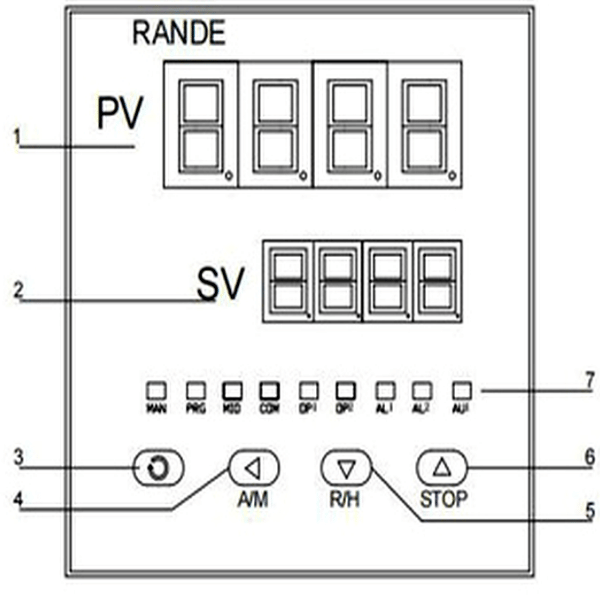

Visor de posição da válvula (PV)
Visor SV (não utilizado)
Tecla de configuração
Tecla de troca de modo (Automático / Manual – A/M)
Tecla de diminuição
Tecla de aumento
Indicador de estado (não utilizado)
Controle contínuo:
A válvula abre ou fecha continuamente enquanto o botão verde ou vermelho estiver pressionado.
Ajuste fino (passo a passo):
Cada acionamento altera a posição da válvula em aproximadamente 0,2%.
Acesso ao menu mantendo a tecla pressionada por 2 segundos
Senha padrão: 808
Parâmetros principais utilizados:
INP – Tipo de entrada
DIP – Configuração do ponto decimal
SCH / SCL – Limites superior e inferior da válvula
SCB – Correção de posição
Alimentação: AC 220 V
Terminal 1: Fase (L)
Terminal 8: Neutro (N)
Terminal 9: Comum da válvula
Terminal 2: Abrir válvula
Terminal 3: Fechar válvula
Terminal 5: Final de curso 100%
Terminal 6: Realimentação da válvula
Terminal 7: Final de curso 0%
Modelos disponíveis: DN100 (4”), DN150 (6”), DN200 (8”), DN250 (10”)
Meio: Polpa de papel
Temperatura de operação: até 45 °C
Material do corpo da válvula: Aço fundido
Material da esfera: Aço inoxidável AISI 304
Tipo de conexão: Flangeada
Tipo de acionamento: Elétrico
Alimentação elétrica: AC 220 V
Pressão de trabalho: 1,6 MPa
