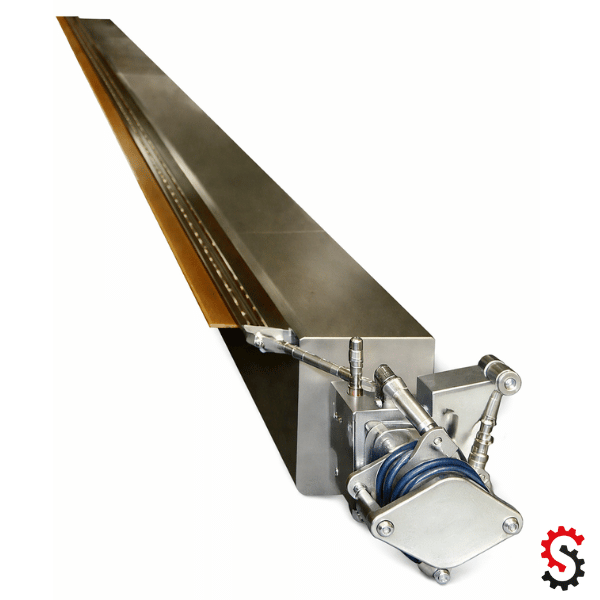

O Sistema Doctor é projetado para garantir a limpeza, o corte e a crepagem eficientes dos cilindros, assegurando controle preciso da pressão, estabilidade operacional e proteção da superfície do equipamento. O sistema conta com dispositivo de pressurização e elevação que permite ajustes seguros da lâmina doutora, além de opções de acionamento pneumático ou elétrico para o movimento de giro oscilante, reduzindo o desgaste localizado. O assento da lâmina é desenvolvido com elevada rigidez e alinhamento preciso, possibilitando distribuição uniforme da pressão e adaptação a diferentes posições de aplicação na máquina de papel.
A linha de raspadores e porta-lâminas inclui diferentes modelos e configurações, atendendo a variadas condições operacionais, níveis de pressão e exigências de desempenho. Estão disponíveis raspadores de limpeza, crepagem e versões duplas, bem como modelos de sistema doctor robustos e versáteis, que asseguram eficiência, durabilidade e menor custo operacional. Os porta-lâminas, como EKF, Escada, EHDC e EDST, oferecem ajuste preciso, estabilidade e maior vida útil dos cilindros, contribuindo para a confiabilidade do processo e a qualidade final do produto.

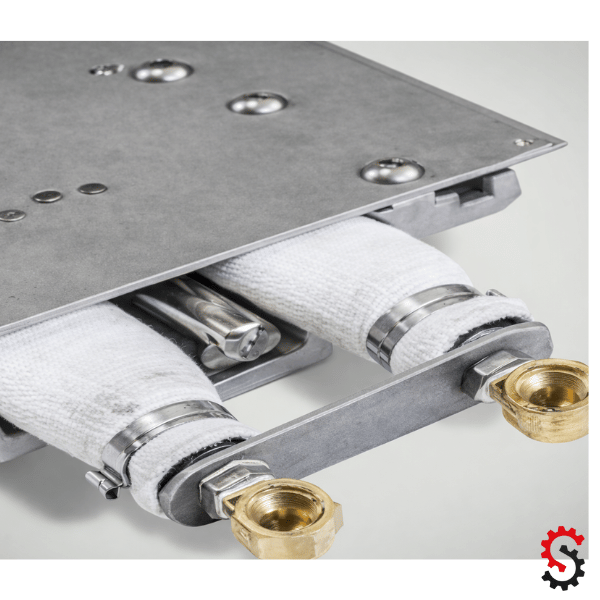

O principal componente do sistema é o polegar pneumático, conectado ao corpo do raspador por meio de um eixo giratório.
A pressão da lâmina é controlada por pressurização e despressurização pneumática, permitindo ajuste preciso e fixação segura.
A lâmina doutora deve apresentar alta rigidez e perfeita retidão, garantindo desempenho adequado e maior vida útil.

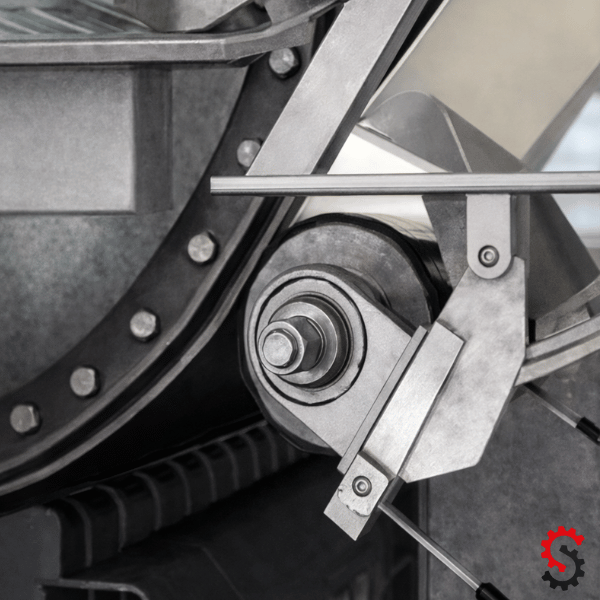

Para melhor proteção da superfície do cilindro, a lâmina deve oscilar para frente e para trás em velocidade constante, evitando desgaste irregular.

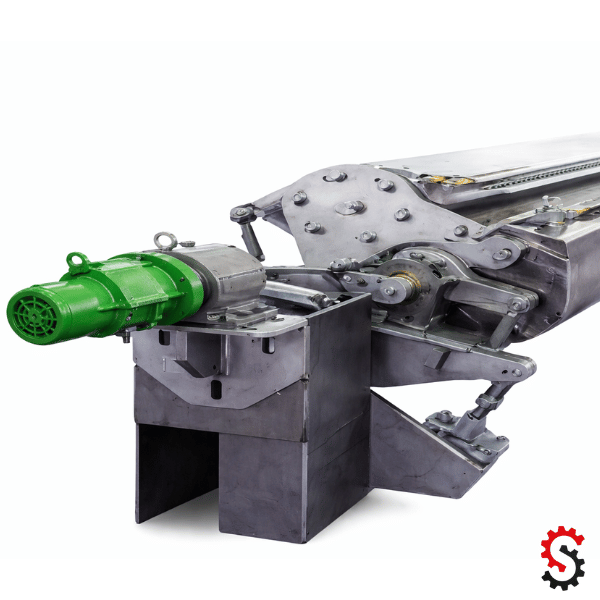

Tipos de acionamento do sistema de giro
Pneumático
Elétrico ASSENTO DA LÂMINA DOUTORA
A rigidez do suporte da lâmina é um fator crítico e deve ser cuidadosamente calculada, projetada e fabricada de acordo com critérios técnicos rigorosos.
Essa estrutura garante o correto posicionamento do suporte e da lâmina durante a operação.
O porta-lâminas utilizado na parte úmida do processo deve ser fabricado ou revestido em aço inoxidável, assegurando resistência à corrosão e maior durabilidade.
A seção transversal do assento da lâmina deve ser projetada conforme a largura da máquina de papel.
Em soldas estruturais complexas, como seções triangulares ou de quatro cantos, a deflexão total não deve ultrapassar 12 mm, garantindo estabilidade e precisão.
Cilindro guia
Cilindro de pressão
Pá

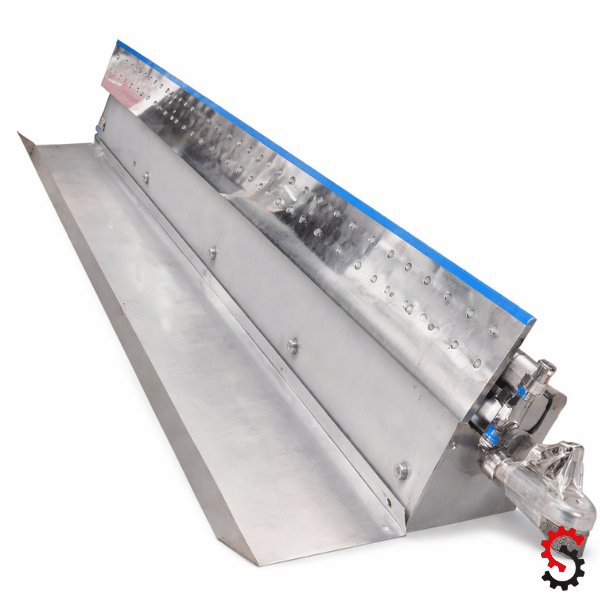

Calha de coleta de águas brancas MODELOS DE SISTEMA DOCTOR E RASPADORES Modelo HDC / LHDC-401
Fabricados em aço inoxidável AISI 304 ou AISI 316, indicados para aplicações que exigem alto desempenho, regulagem fina de pressão e elevada robustez.
São eficientes em processos de crepagem, corte e limpeza.
O modelo LHDC-401 foi desenvolvido para facilitar a limpeza e agilizar a troca de lâminas, sendo fornecido com estojos para transporte das lâminas.
Modelo LDST
Destaca-se por sua alta flexibilidade operacional, proporcionando excelente eficiência na limpeza de cilindros com menor pressão de trabalho.
Indicado para aplicações que exigem boa resistência mecânica, sendo uma opção mais econômica e uma versão simplificada do modelo LHDC.
Modelo LK-35
Possui configuração simples e versátil, sendo indicado para aplicações de baixa pressão de trabalho.
Conta com parafusos de microrregulagem, facilitando o ajuste preciso da lâmina e garantindo eficiência na limpeza de cilindros.
Modelo LDST-R

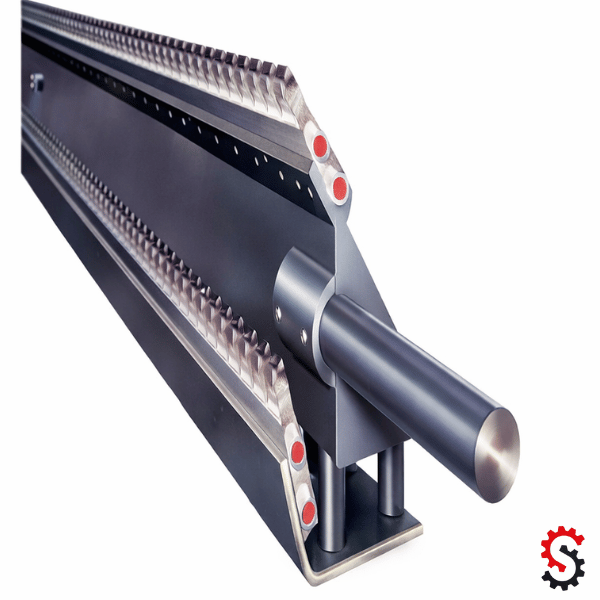

Apresenta as mesmas características construtivas do modelo LDST, porém é indicado para aplicações que exigem maiores pressões de trabalho sobre a lâmina. RASPADORES Raspador Duplo

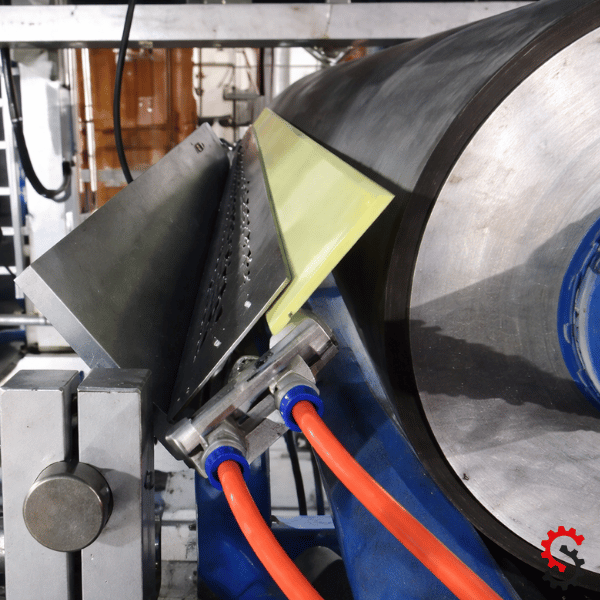

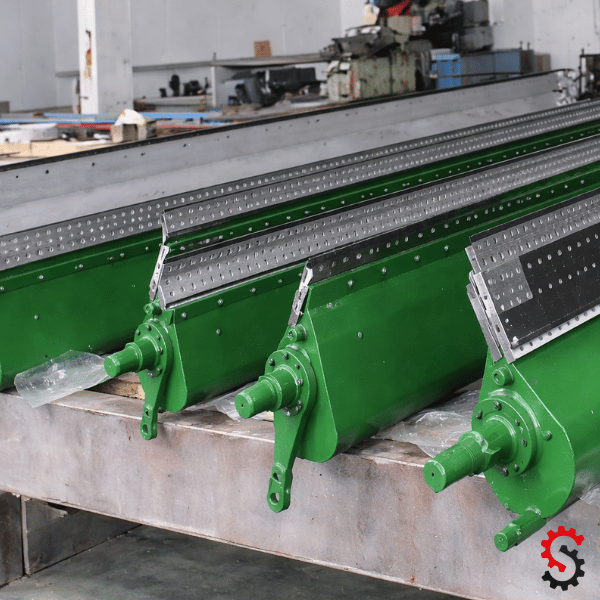

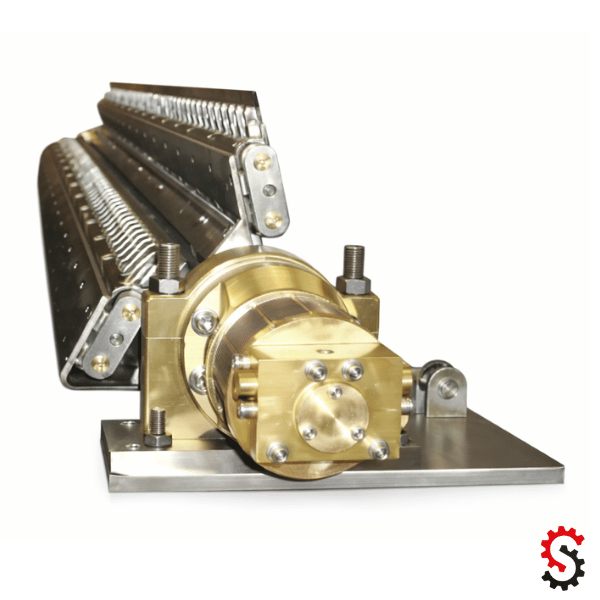

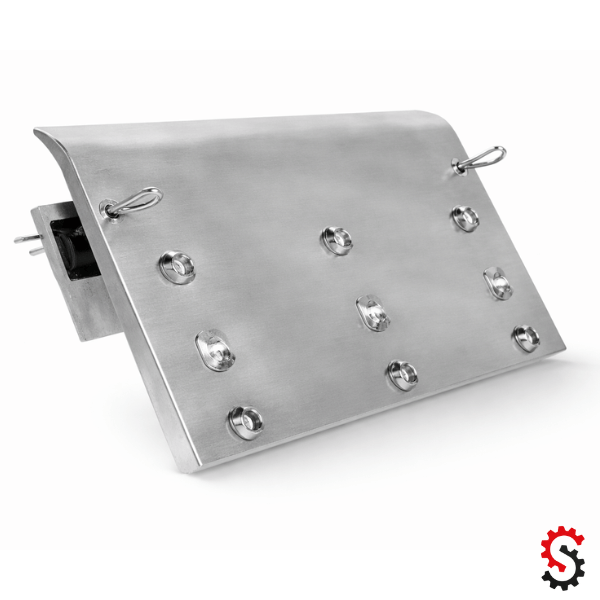

Raspadores de limpeza e crepagem disponíveis nas versões simples ou duplas, estacionárias ou oscilantes, proporcionando alto desempenho na limpeza de cilindros.
Os raspadores duplos são projetados conforme a necessidade de cada aplicação, buscando sempre a máxima eficiência de limpeza com o mínimo desgaste.
Materiais disponíveis:
Aço inoxidável AISI 304
Aço inoxidável AISI 316 Raspador de Limpeza

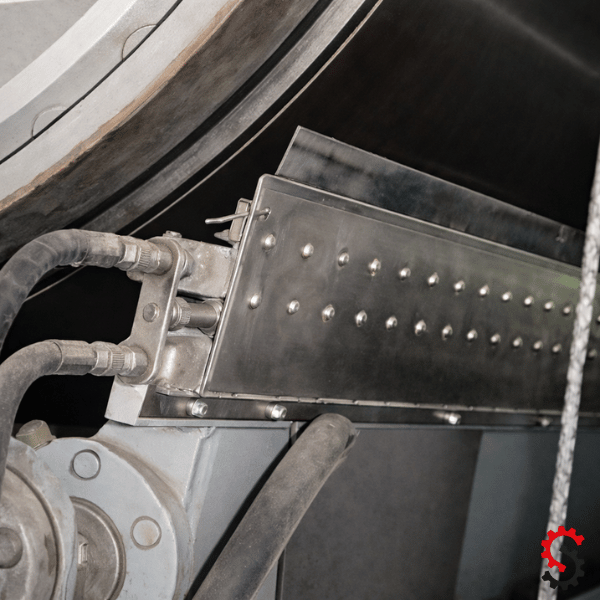

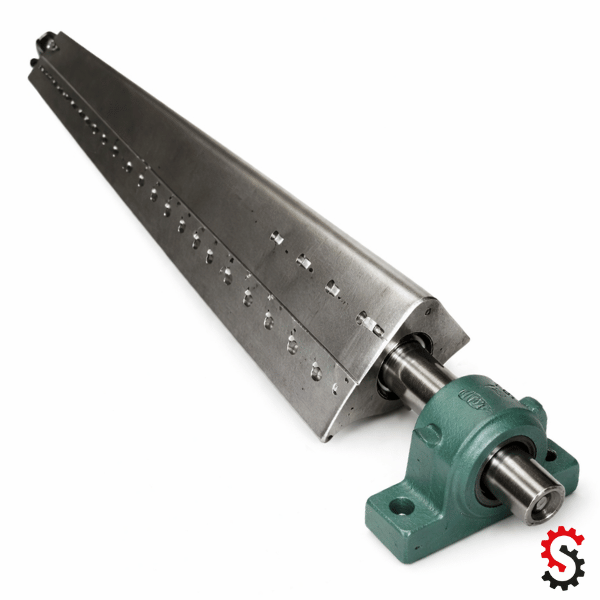

Proporciona limpeza uniforme ao longo de toda a extensão do cilindro, atendendo a diversas posições de aplicação.
Utiliza diferentes modelos de porta-lâminas, conforme as exigências específicas de cada processo.
Materiais disponíveis:
Aço inoxidável
Aço carbono Raspador de Crepagem
Possui estrutura altamente rígida, eliminando vibrações e garantindo formação uniforme do crepe em toda a largura da folha.
Evita imperfeições, desgastes localizados e o desgaste prematuro do cilindro monolúcido.
Materiais disponíveis:
Aço inoxidável

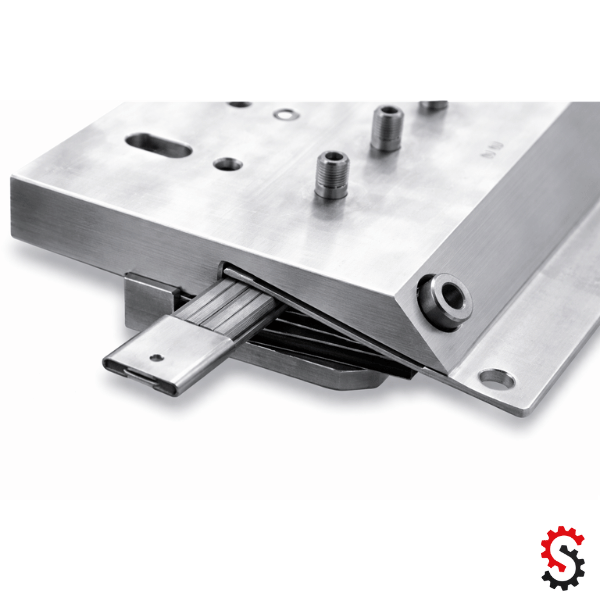

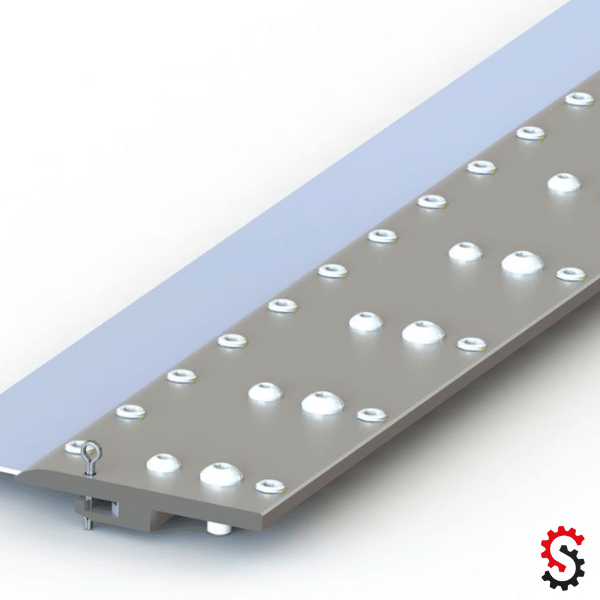

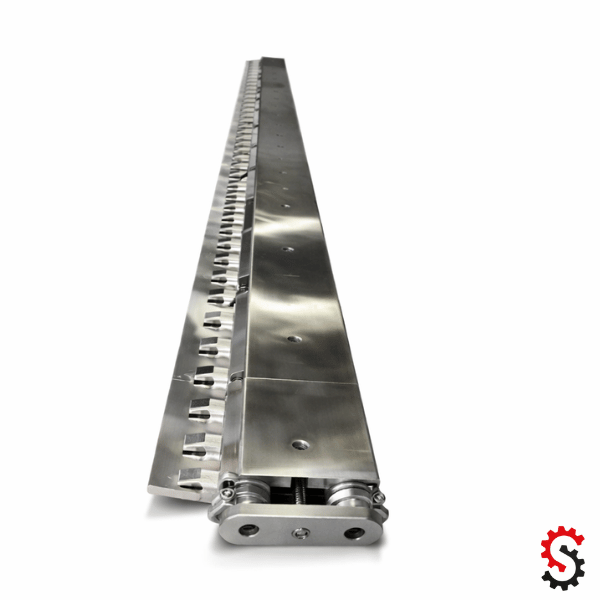

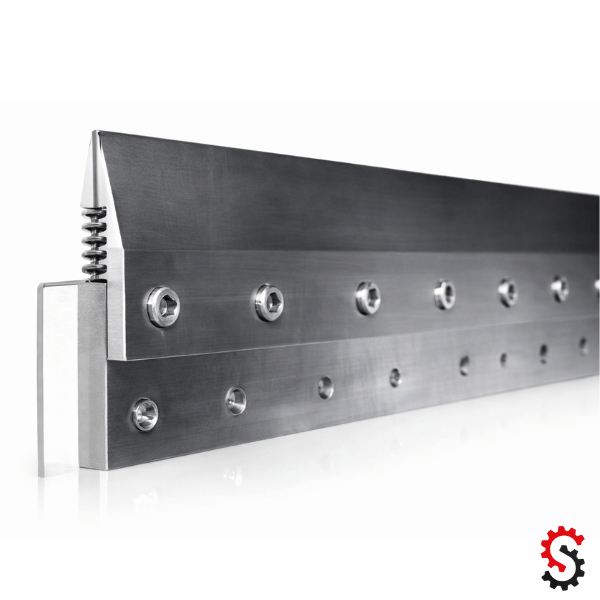

Aço carbono PORTA-LÂMINAS Modelos EKF | Escada | EHDC | EDST
Porta-lâminas desenvolvidos para raspadores de limpeza e crepagem, atendendo aos mais elevados padrões industriais.
Ajuste preciso da lâmina
Alto padrão de acabamento
Encaixe perfeito no cilindro
Parafusos de microrregulagem
Facilidade de ajuste e operação
Redução do consumo de lâminas
Distribuição uniforme da pressão
Aumento da vida útil do cilindro
